產品概述
本公司生產的HH46X、HH48X、HH49X系列微阻緩閉蝶式止回閥系列產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有效的節能效果等特點。

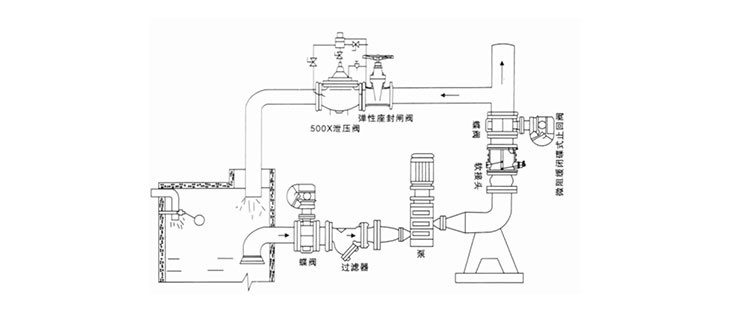

安裝示意圖
主要技術參數
| 公稱壓力 | 1.0～2.5MPa |
| 公稱通徑 | 40～1000mm |
| 緩閉時間 | 3~60s |
| 適用介質 | 清水、污水、海水 |
| 適用溫度 | 0～80℃（如需要，可達200℃） |
| 法蘭標準 | GB/T 17241.6、GB/T 9113 |
| 試驗標準 | GB/T 13927、API 598 |
主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵、鑄鋼 |
| 閥瓣 | 碳鋼 |
| 閥桿、油缸、活塞 | 不銹鋼 |
| 彈簧 | 不銹鋼 |
| 閥座 | 丁腈橡膠 |
主要連接外形尺寸
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | 公稱通徑 DN(mm) | 尺寸 | ||||
| L | H | H1 | L | H | H1 | |||
| 1.0 1.6 2.5 | 40 | 140 | 200 | 88 | 350 | 290 | 480 | 297 |
| 50 | 150 | 215 | 98 | 400 | 310 | 550 | 324 | |
| 65 | 170 | 225 | 108 | 450 | 330 | 585 | 351 | |
| 80 | 180 | 235 | 118 | 500 | 350 | 640 | 379 | |
| 100 | 190 | 280 | 130 | 600 | 390 | 720 | 434 | |
| 125 | 200 | 290 | 148 | 700 | 430 | 780 | 491 | |
| 150 | 210 | 310 | 172 | 800 | 470 | 840 | 549 | |
| 200 | 230 | 350 | 210 | 900 | 510 | 990 | 600 | |
| 250 | 250 | 415 | 240 | 1000 | 550 | 1050 | 655 | |
| 300 | 270 | 450 | 264 | 1200 | 630 | 1210 | 770 | |
