產品概述
我公司生產的HH47/H47XF/HDH47X蝶式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要有閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點。
主要技術參數
| 公稱壓力 | 1.0～2.5MPa |
| 公稱通徑 | 40～1400mm |
| 適用介質 | 清水、污水、海水 |
| 適用溫度 | 0～80℃（如需要，可達200℃） |
| 法蘭標準 | GB/T 17241.6、GB/T 9113 |
| 試驗標準 | GB/T 13927、API 598 |
主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | 灰鑄鐵、鑄鋼 |
| 蝶板 | 灰鑄鐵、鑄鋼、球墨鑄鐵 |
| 密封圈 | 丁腈耐油橡膠、氯丁橡膠 |
| 閥桿 | 不銹鋼 |
| 填料 | 聚四氟乙烯 |

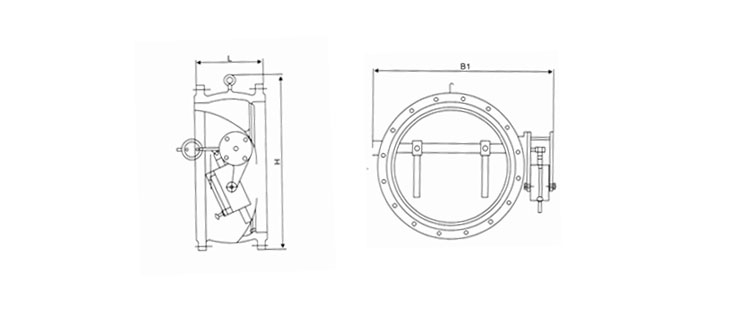

主要連接外形尺寸
| 公稱通徑 DN | 尺寸 | 公稱通徑 | 尺寸 | ||||||
| L | H | B1 | B2 | DN | L | H | B1 | B2 | |
| 200 | 230 | 550 | 540 | 600 | 600 | 390 | 1070 | 1090 | 1250 |
| 250 | 250 | 630 | 600 | 700 | 700 | 430 | 1220 | 1200 | 1360 |
| 300 | 270 | 690 | 650 | 740 | 800 | 470 | 1320 | 1320 | 1480 |
| 350 | 290 | 780 | 710 | 800 | 900 | 510 | 1430 | 1420 | 1580 |
| 400 | 310 | 860 | 770 | 870 | 1000 | 550 | 1550 | 1550 | 1700 |
| 450 | 330 | 910 | 830 | 920 | 1200 | 630 | 1800 | 1780 | 1950 |
| 500 | 350 | 980 | 900 | 1000 | 1400 | 710 | 1980 | 2000 | 2175 |
