產品概述

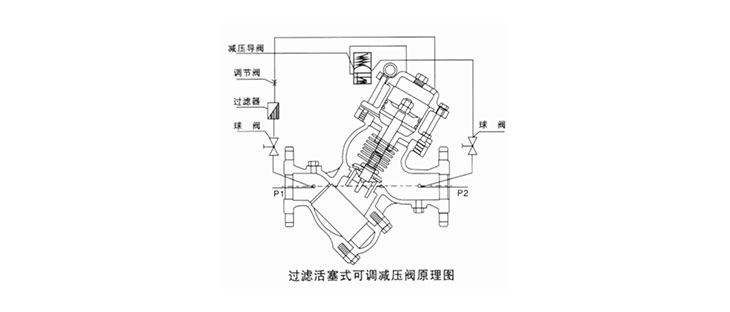

YQ98001過濾活塞式減壓閥，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當閥門從進口端給水時，水流過針型閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于彈簧設定值時，導閥關閉�？刂剖彝Ｖ古潘�，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。出口壓力不因進口壓力變化而改變。亦不因主閥出口流量的變化而改變，安全可靠的將出口壓力維持在設定值上。該閥減壓精確，性能穩定、安全可靠、安裝調節方便，使用壽命長�？捎糜谏罱o水、消防系統及工業給水系統。

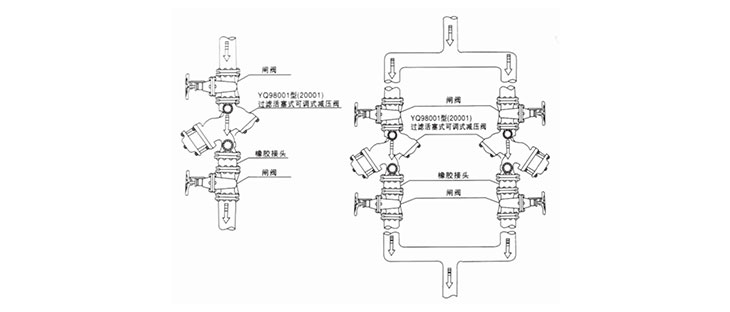

安裝示意圖
主要技術參數
| 公稱壓力 | 1.0-2.5Mpa |
| 公稱通徑 | DN50-400mm |
| 適用介質 | 水、油 |
| 適用溫度 | 0℃-100℃ |
| 法蘭標準 | GB/T17241.6 |
| 試驗標準 | GB/T 13927 |
主要連接外形尺寸
| 公稱通徑 DN(mm) | L |
| 50 | 250 |
| 65 | 280 |
| 80 | 335 |
| 100 | 380 |
| 125 | 425 |
| 150 | 480 |
| 200 | 570 |
| 250 | 650 |
| 300 | 740 |
| 350 | 810 |
| 400 | 860 |
