LHS941X電動活塞式調流調壓閥產品概述
電動活塞式調流調壓閥為活塞式結構，活塞式控制閥調節機構應為曲柄滑塊機構，關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒里由導軌引導沿管路中心作軸向運動，因而改變流道面積，以實現調節流量及減壓功能。與管道的連接形式為法蘭連接，法蘭連接尺寸、結構長度符合相應GB的要求。
活塞式控制閥由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。
活塞式控制閥閥體為流線形軸對稱流道，流體在閥體內能被很好地無紊流引導，能顯著降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕系數應不大于0.4。
活塞式控制閥具有優良的線性調節性能，以便控制系統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。
活塞式控制閥具有可靠的密封性能，在調節閥處于全關狀態下，保證無任何滲漏�；钊娇刂崎y在正常運行工況下，無卡阻和有害振動現象，確保設備安全可靠運行。使用壽命不小于30活塞式控制閥具有良好的抗阻塞能力�？蛇m用于有泥沙及小顆粒雜質的流體�；钊娇刂崎y在最大工作壓差和動水啟閉運行工況下，保證整體抗推力安全可靠，不發生有害的振動。活塞式控制閥驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、安全可靠，手動操作力矩滿足國家標準�；钊娇刂崎y的電動裝置包括電機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置。
活塞式控制閥的電動裝置采用機電一體化設計， 配置現地操作控制箱。傳動裝置有以下性能：
1、閥門過載保護； 2、閥門行程保護； 3、手動/電動切換裝置； 4、閥門開度位置指示裝置；5、閥門開、關觸點，觸點接線的引出應滿足就地及遠方控制室的要求。

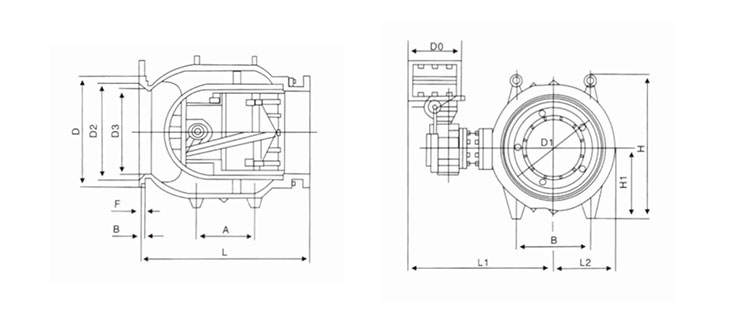

LHS941X電動活塞式調流調壓閥主要連接外形尺寸
| DN | L | L1 | L2 | H | H1 | D0 | A | B |
| 400 | 800 | 715 | 308 | 980 | 335 | 250 | 345 | 390 |
| 450 | 900 | 749 | 347 | 1100 | 400 | 250 | 410 | 440 |
| 500 | 1000 | 792 | 383 | 1180 | 450 | 300 | 480 | 500 |
| 600 | 1200 | 847 | 458 | 1250 | 500 | 300 | 510 | 600 |
| 700 | 1400 | 920 | 528 | 1390 | 600 | 300 | 580 | 700 |
| 800 | 1600 | 980 | 599 | 1530 | 700 | 360 | 680 | 800 |
| 900 | 1800 | 1030 | 674 | 1650 | 800 | 360 | 780 | 900 |
| 1000 | 2000 | 1105 | 744 | 1800 | 900 | 400 | 860 | 1000 |
| 1200 | 2100 | 1375 | 852 | 2010 | 1000 | 400 | 950 | 1130 |
| 1400 | 2800 | 1380 | 1031 | 2230 | 1250 | 400 | 1250 | 1380 |
| 1600 | 3200 | 1490 | 1183 | 2480 | 1450 | 400 | 1500 | 1600 |
| 1800 | 3600 | 1780 | 1325 | 2720 | 1650 | 400 | 1750 | 1750 |
| 2000 | 4000 | 1910 | 1476 | 2930 | 1850 | 400 | 2000 | 1950 |
